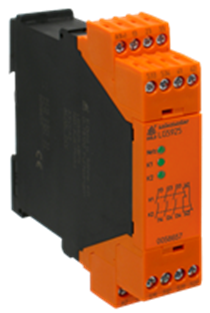

产品名称：LG5925 急停模块 导轨式安全继电器

型号：LG5925

产品特点：LG5925 急停模块 导轨式安全继电器

在线咨询： QQ客服（1163509400）



技术参数
输入电路
额定电压UN：
LG 5925: AC/DC 24 V, AC 110 ... 115 V, AC 230 V
LG 5925.54: AC/DC 24 V
电压范围
AC / DC
10%残留纹波： 0.9 ... 1.1 UN
AC: 0.85 ... 1.1 UN
UN下的额定功耗： DC 约1.5 W
AC 约3.7 VA
最短关机时间： 250 ms
额定电压下S11上的控制电压： DC 22 V，AC/DC单元
DC 24 V，AC单元
S12和S22的控制电流类型：
LG 5925: 30 mA，UN
LG 5925.54: 25 mA，UN
继电器工作时，S12和S22上
的最低电压： DC 20 V，AC/DC单元
DC 19 V，AC单元
短路保护： 内部PTC
过电压保护： 内部VDR
输出触点
LG 5925.02: 2个常开触点
LG 5925.04: 4个常开触点
LG 5925.03 ,
LG 5925.48, LG 5925.54: 3个常开触点，1个常闭触点
常开触点是安全触点。
注意！常闭触点41-42只能用于监控。
额定电压下操作典型延时：
手动重启： 30 ms
自动重启： 350 ms
额定电压下释放典型延时：
断开电源： 150 ms，AC单元
50 ms，DC单元
断开S12和S22: 130 ms，AC单元
50 ms，DC单元
触点类型： 强制导向触点继电器
额定输出电压： AC 250 V
直流：对于无电弧操作请见限制曲线
热电流Ith： 每触点最高8A，见电流限制曲线
开关能力
AC 15:
常开触点： 3 A / AC 230 V IEC/EN 60 947-5-1
常闭触点： 2 A / AC 230 V IEC/EN 60 947-5-1
DC 13:
常开触点： 4 A / DC 24 V IEC/EN 60 947-5-1
0.5 A / 110 V IEC/EN 60 947-5-1
常闭触点： 4 A / 24 V IEC/EN 60 947-5-1
DC 13:
常开触点： 8 A / 24 V > 25 x 103
ON: 0.4 s, OFF: 9.6 s
电接触寿命
5 A, AC 230 V cos ? = 1: > 2.2 x 105开关次数
允许操作频率： 最高1200次/小时
短路能力
最大额定熔断能力： 10 A gL IEC/EN 60 947-5-1
线路断路器： B 6 A
机械寿命： > 20 x 106开关次数
半导体输出： DC 24V 100mA，加开关
一般参数
运行模式： 连续运行
温度范围
运行： - 15 ... + 55 °C
存储： - 25 ... + 85 °C
高度： < 2.000 m
电气间隙和爬电距离
额定脉冲电压/
污染等级： 4 kV / 2（基本绝缘） IEC 60 664-1
电磁兼容性
静电放电： 8 kV (air) IEC/EN 61 000-4-2
高频辐射： 10 V / m IEC/EN 61 000-4-3
快速瞬变： 2 kV IEC/EN 61 000-4-4
浪涌电压
电源线间： 1 kV, 0.5 kV IEC/EN 61 000-4-5
24 V，交直流单元
导线与地之间： 2 kV IEC/EN 61 000-4-5
干扰抑制： 限定值B级 EN 55 011
防护等级
外壳： IP 40 IEC/EN 60 529
接线端子： IP 20 IEC/EN 60 529
外壳： V0级热塑性，按照UL Subject 94标准
抗振动性： 幅度0.35 mm IEC/EN 60 068-2-6
频率10 ... 55 Hz
耐气候性： 15 / 055 / 04 IEC/EN 60 068-1
端子名称： EN 50 005
接线 DIN 46 228-1/-2/-3/-4
螺栓端子（集成）： 1 x 4 mm2 单股线或
1 x 2.5 mm2 带线套的多股线或
2 x 1.5 mm2 带线套的多股线或
2 x 2.5 mm2 单股线
导线绝缘层或线套的长度： 8 mm
带螺栓端子的插头
最大连接截面： 1 x 2.5 mm2 单股线或
1 x 2.5 mm2 带线套的多股线
导线绝缘层或线套的长度： 8 mm
带笼式弹簧端子的插头
最大连接截面： 1 x 4 mm2 单股线或
1 x 2.5 mm2 带线套的多股线
最小连接截面： 0.5 mm2
导线绝缘层或线套的长度： 12 ±0.5 mm
接线固定： M3.5螺栓端子
带线缆保护的箱式端子或
笼式弹簧端子
安装： DIN导轨 IEC/EN 60 715
重量：
LG 5925, AC/DC 24 V: 210 g
LG 5925.54, AC/DC 24 V: 220 g
LG 5925, AC 230 V: 275 g
LH 5925, AC/DC 24 V: 375 g
外形尺寸
宽x高x深
LG 5925: 22.5 x 90 x 121 mm
LG 5925 PC: 22.5 x 111 x 121 mm
LG 5925 PS: 22.5 x 104 x 121 mm
LH 5925: 45 x 90 x 121 mm
